产品详细说明

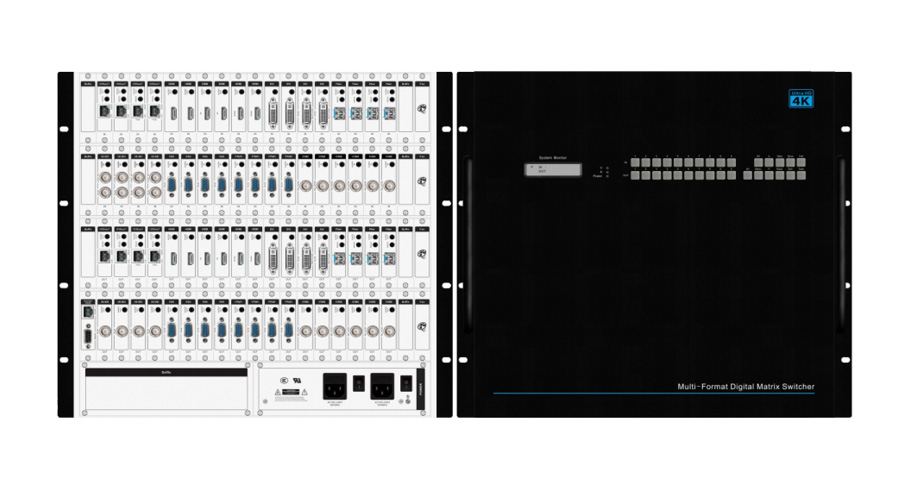

高清混合矩阵 XT-MM3232
1)支持32进32出插卡式模块化的结构设计,单卡单通道设计,应用灵活,便于系统升级、扩容及维护;
2)电讯级核心数字交换芯片,具有超强的抗干扰能力及全天候工作
3)交换核心信号速率高达12.80Gbps,有力保证了图像信号的高保真输出
4)支持多种接口信号格式混入混出功能,单卡单通道设计
5)独特的信号链路屏蔽设计技术,保证了信号的完整性
6)输入端设计了过电压保护,降低了设备被损坏的概率
7)采用了全数字无压缩技术,真正确保信号无失真传输
8)具备掉电状态自动存储保护、开机自动恢复记忆功能
9)提供多种管理方式:本机面板控制,RS232及网络等远程控制

技术指标 Technical Specifications



矩阵特性

4) 停止位:1位,无奇偶校验位

1) 输入:支持DVI/HDMI/3G-SDI/HD-SDI/SDI/HDBaseT/Fiber/ VGA /YPBPR/ CVBS

5) 串行控制口结构:2=TX3=RX5=GND

2) 输出:支持DVI/HDMI/3G-SDI/HDBaseT/Fiber/VGA/VGA变换

6) 网络控制接口:RJ45

3) 带宽(速率)12.80Gbps

7) 协议:UDP;TCP/IP

4) 通道间隔离度:>68dB

规格

5) 最大传播延时:5ns(±1ns)

1) 电源:100VAC ~ 240VAC, 50/60 Hz

6) 切换速度:≤100ns

2) 存储环境温度:-22°C ~ +152°C

控制类型

3) 工作环境温度:-12°C ~ +58°C

1) 串行控制接口:RS-2329-针母D型接口

4) 相对湿度:22% ~ 98%

2) 波特率与协议波特率:9600

5) 平均无故障时间:40000小时。

3) 数据位:32
